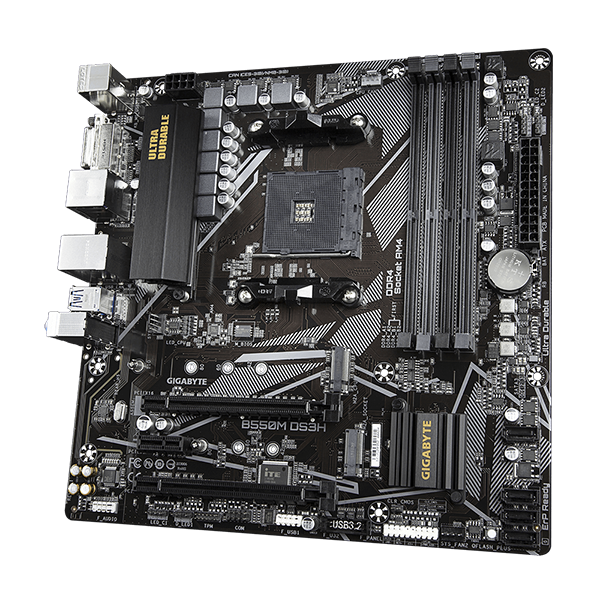

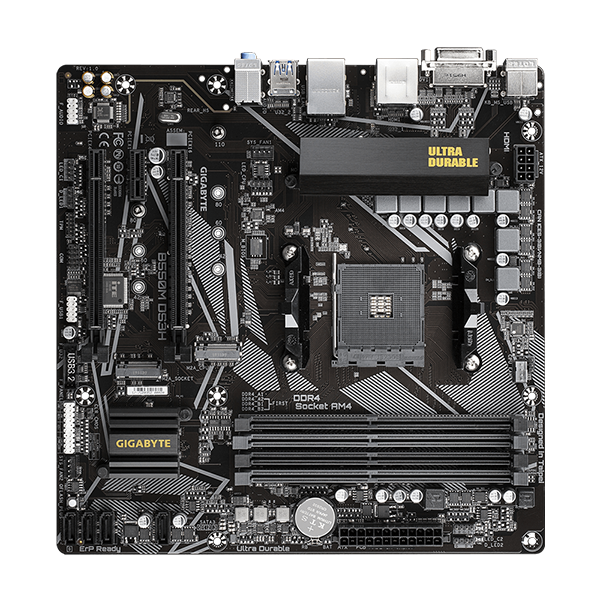

Gigabyte B550M DS3H Placa Madre Micro ATX M.2 AM4

5 + 3 fases en solución VRM Pure Digital con Low R DS ( en ) MOSFETs

Conectores duales NVMe PCIe 4.0 * / 3.0 M.2

Con conectores NVMe PCIe 4.0 * / 3.0 x4 y PCIe 3.0 x2 M.2 integrados, las placas base GIGABYTE permiten que los usuarios experimenten el modo NVMe o la conectividad en modo SATA para dispositivos SSD M.2. Con una velocidad de transferencia de datos de hasta 64 Gb / s, el diseño de conectores duales M.2 proporciona una solución de almacenamiento ideal al mismo tiempo que admite modos RAID.

* El soporte real puede variar según la CPU.

LAN exclusiva para juegos Realtek 8118

PROCESADORES COMPATIBLES ver aquí

Gigabyte B550M DS3H Placa

RGB FUSION 2.0

Aspectos Fundamentales.

• Gigabyte B550M DS3H Placa Madre Micro ATX M.2 AM4

• UPC
  1. AMD Socket AM4, compatible con: AMD Ryzen ™ 5000 Series / 3rd Gen Ryzen ™ y 3rd Gen Ryzen ™ con procesadores gráficos Radeon ™

  (Consulte la «Lista de compatibilidad de CPU» para obtener más información).

• Chipset
  1. AMD B550

• Memoria

  1. 4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
  2. Procesadores AMD Ryzen ™ serie 5000:
     compatibilidad con DDR4 4266 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / Módulos de memoria 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz
  3. Procesadores AMD Ryzen ™ de 3.a generación:
     compatibilidad con módulos de memoria DDR4 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz
  4. AMD Ryzen ™ de tercera generación con procesadores gráficos Radeon ™:
     compatibilidad con DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memoria de 2400/2133 MHz
  5. Arquitectura de memoria de doble canal
  6. Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC
  7. Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
  8. Soporte para módulos de memoria Extreme Memory Profile (XMP)

  (Consulte la «Lista de soporte de memoria» para obtener más información).

• Gráficos integrados

  Integrado en la tercera generación de AMD Ryzen ™ con procesadores gráficos Radeon ™:

  1. 1 puerto DVI-D, que admite una resolución máxima de 1920×1200 a 60 Hz
     * El puerto DVI-D no admite la conexión D-Sub mediante adaptador.
  2. 1 x puerto HDMI, que admite una resolución máxima de 4096×2160 a 60 Hz
     * Soporte para la versión HDMI 2.1, HDCP 2.3 y HDR.

  Memoria compartida máxima de 16 GB

• Audio Gigabyte B550M DS3H Placa
  1. Códec Realtek ^® ALC887
  2. Audio de alta definición
  3. 2/4 / 5.1 / 7.1 canales
     * Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo> Dispositivo de reproducción para cambiar la configuración predeterminada. Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.
• LAN
  1. Chip LAN Realtek ^® GbE (1000 Mbit / 100 Mbit)
• Ranuras de expansión

  1 x ranura PCI Express x16 (PCIEX16), integrada en la CPU:

  1. Los procesadores AMD Ryzen ™ de tercera generación son compatibles con el modo PCIe 4.0 x16
  2. Los procesadores gráficos AMD Ryzen ™ de tercera generación con Radeon ™ admiten el modo PCIe 3.0 x16
     * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.

  1 x ranura PCI Express x16 (PCIEX4), integrada en el Chipset:

  1. Compatible con el modo PCIe 3.0 x4

  1 x ranura PCI Express x1 (PCIEX1), integrada en el Chipset:

  1. Compatible con el modo PCIe 3.0 x1

• Interfaz de almacenamiento

  1 x conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 2242/2260/2280/22110 SSD:

  1. Los procesadores AMD Ryzen ™ de tercera generación son compatibles con SSD SATA y PCIe 4.0 x4 / x2
  2. Los procesadores gráficos AMD Ryzen ™ de tercera generación con Radeon ™ son compatibles con SSD SATA y PCIe 3.0 x4 / x2

  1 x conector M.2 (M2B_SB), integrado en el Chipset, compatible con Socket 3, clave M, tipo 2242/2260/2280 SSD:

  1. Compatible con SSD SATA y PCIe 3.0 x2

  4 x conectores SATA 6Gb / s, integrados en el Chipset:

  1. Soporte para RAID 0, RAID 1 y RAID 10
• USB

  UPC:

  1. 4 puertos USB 3.2 Gen 1 en el panel posterior

  Conjunto de chips:

  1. 2 puertos USB 3.2 Gen 1 disponibles a través del encabezado USB interno
  2. 6 puertos USB 2.0 / 1.1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)

• Conectores de E / S internos

  1. 1 conector de alimentación principal ATX de 24 pines
  2. conector de alimentación ATX 12V de 8 pines x 1
  3. 1 x cabezal de ventilador de CPU
  4. 2 x encabezados de ventilador del sistema
  5. 2 x encabezados de tira de LED direccionables
  6. encabezados de tira de LED RGB x 2
  7. 1 x cabezal de tira de LED para enfriador de CPU / tira de LED RGB
  8. 2 x conectores M.2 Socket 3
  9. 4 x conectores SATA 6Gb / s
  10. 1 x encabezado del panel frontal
  11. 1 x encabezado de audio del panel frontal
  12. encabezado USB 3.2 Gen 1 x 1
  13. 1 x cabezal USB 2.0 / 1.1
  14. 1 x encabezado del módulo de plataforma segura (TPM) (2×6 pines, solo para el módulo GC-TPM2.0_S)
  15. encabezado de puerto serie x 1
  16. 1 x puente CMOS transparente
  17. 1 x botón Q-Flash Plus

• Conectores del panel trasero

  1. 1 x puerto de teclado / mouse PS / 2
  2. 1 x puerto DVI-D
  3. puerto HDMI x 1
  4. 4 puertos USB 3.2 Gen 1
  5. 4 puertos USB 2.0 / 1.1
  6. 1 x puerto RJ-45
  7. 3 x conectores de audio
• Controlador de E / S
  1. Chip controlador de E / S iTE ^®
• Monitoreo de H / W
  1. Detección de voltaje
  2. De temperatura
  3. Detección de velocidad del ventilador
  4. Advertencia de sobrecalentamiento
  5. Advertencia de falla del ventilador
  6. Control de velocidad del ventilador
     * La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.

• BIOS

  1. 1 flash de 256 Mbit
  2. Uso de BIOS AMI UEFI con licencia
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Características unicas

  1. Soporte para APP Center
     * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
     @BIOS
     EasyTune
     Fast Boot
     Game Boost
     ON / OFF Charge
     RGB Fusion
     Smart Backup
     System Information Viewer
  2. Soporte para Q-Flash Plus
  3. para Q-Flash
  4. Soporte para Xpress Install
• Software incluido
  1. Norton ^® Internet Security (versión OEM)
  2. Utilidad de control de ancho de banda LAN para juegos Realtek ^® 8118
• Sistema operativo
  1. Soporte para Windows 10 de 64 bits
• Factor de forma
  1. Factor de forma Micro ATX; 24,4 cm x 24,4 cm
