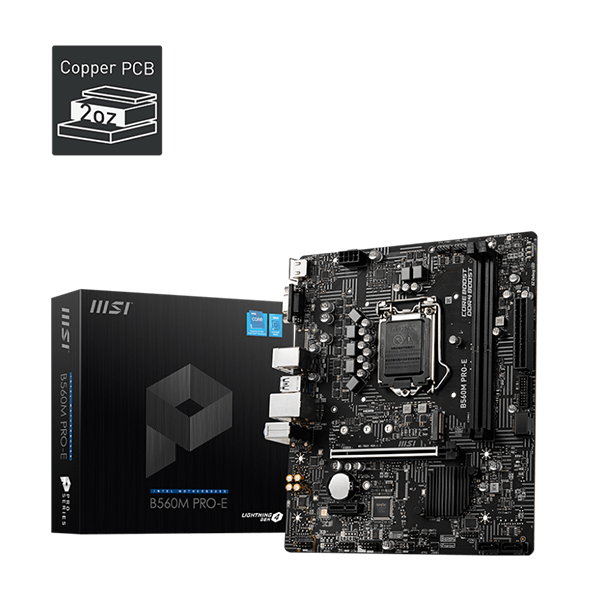

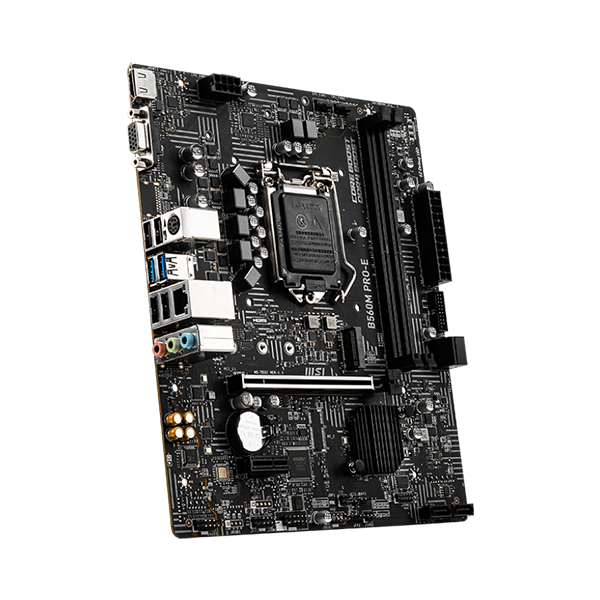

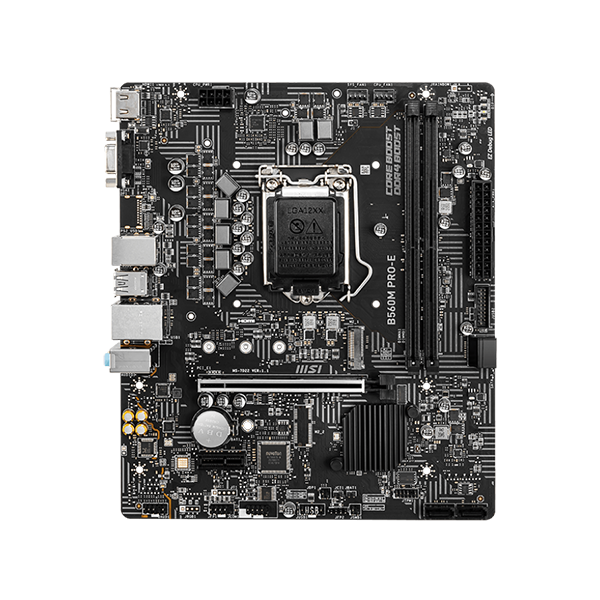

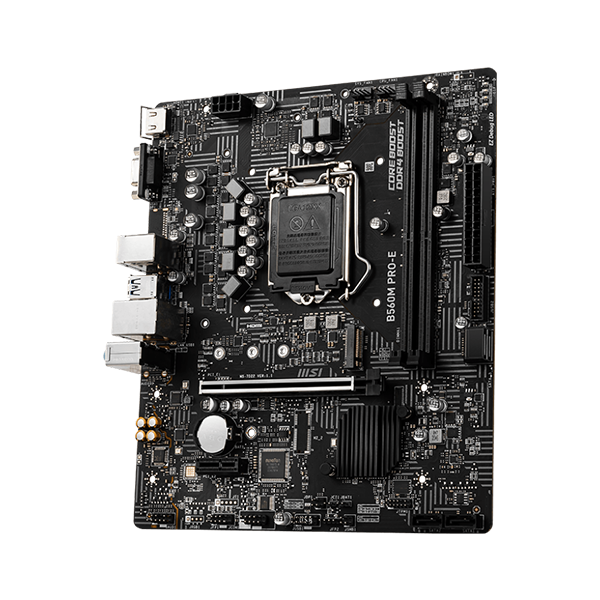

MSI B560M PRO-E Placa micro ATX LGA1200

UPC

Admite procesadores Intel® Core™ de 10.ª generación ^, procesadores ^Intel® Core ™ ^de 11.ª ^generación , procesadores ^Pentium® Gold y ^Celeron®1

Zócalo del procesador LGA1200

1. Visite intel.com para obtener información sobre compatibilidad.

CONJUNTO DE CHIPS

Conjunto de chips Intel® ^B560

MEMORIA

• 2 ranuras de memoria DDR4, admite hasta 64 GB¹
• Compatible con 1R 2133/ 2666/ 2933 MHz para CPU Intel® de 10.ª generación (de JEDEC y POR ⁾
• Compatible con 1R 2133/ 2666/ 2933/ 3200 MHz para CPU Intel® de 11.ª generación (de JEDEC y POR ⁾
• Frecuencia máxima de overclocking:
  • 1DPC 1R Velocidad máxima hasta 4800 MHz
  • 1DPC 2R Velocidad máxima hasta 4600+ MHz
• Admite el modo de doble canal
• Admite memoria no ECC, sin búfer
• Admite el perfil de memoria Intel® ^Extreme (XMP)

1. Consulte www.msi.com para obtener más información sobre la memoria compatible

RANURA DE EXPANSIÓN

• 1 ranura PCIe x16 (desde la CPU)
  • Admite hasta PCIe 4.0 para CPU ^{Intel® de 11.ª generación}
  • Compatibilidad con hasta PCIe 3.0 para CPU ^{Intel® de 10.ª generación}
• 1 ranura PCIe 3.0 x1 (desde PCH)

GRÁFICOS A BORDO

• 1x HDMI™ 2.0b con puerto HDR, admite una resolución máxima de 4K 60Hz¹²
• 1 puerto VGA, admite una resolución máxima de 2048×1536 60Hz, 1920×1200 60Hz¹

1. Disponible solo en procesadores con gráficos integrados.
2. Las especificaciones gráficas pueden variar según la CPU instalada.

AUDIO

Códec Realtek® ^ALC892 / ALC897

• Audio de alta definición de 7.1 canales

LAN

ALMACENAMIENTO

Conjunto de chips Intel® ^B560

• 4 puertos SATA de 6 Gb/s (del conjunto de chips B560)
• 1x ranura M.2 (Clave M)
  • Ranura M2_1 (del conjunto de chips B560)
    • Admite hasta PCIe 3.0 x4
    • Soporta SATA 6Gb/s¹
    • Admite dispositivos de almacenamiento 2242/ 2260/ 2280

1. SATA4 no estará disponible al instalar M.2 SATA SSD en la ranura M2_1.

USB

Conjunto de chips Intel® ^B560

• 4 puertos USB 3.2 Gen 1 5 Gbps (2 puertos tipo A en el panel posterior, 2 puertos disponibles a través del conector interno USB 3.2 Gen 1 5 Gbps)
• 6 puertos USB 2.0 (4 puertos tipo A en el panel posterior, 2 puertos disponibles a través de los conectores USB 2.0 internos)

FACTOR DE FORMA

• Factor de forma mATX
• 23,6 cm x 20,2 cm (9,29 pulg. x 7,95 pulg.)

CARACTERÍSTICAS DEL BIOS

• 1 flash de 256 Mb
• BIOS UEFI AMI
• ACPI 6.2, SMBIOS 3.0
• Multi lenguaje

CONECTORES INTERNOS

• 1 conector de alimentación principal ATX de 24 pines
• 1x conector de alimentación ATX 12V de 8 pines
• 4x conectores SATA 6Gb/s
• 1x conector USB 3.2 Gen 1 5Gbps (admite 2 puertos USB 3.2 Gen 1 5Gbps adicionales)
• 1 conector USB 2.0 (admite 2 puertos USB 2.0 adicionales)
• conector de ventilador de CPU de 4 pines x 1
• 1 conector de ventilador de sistema de 4 pines
• 1x conector de audio del panel frontal
• 2 conectores del panel del sistema
• 1 conector de puerto serie
• conector de intrusión de chasis x 1
• 1 puente CMOS transparente
• 1 conector de módulo TPM

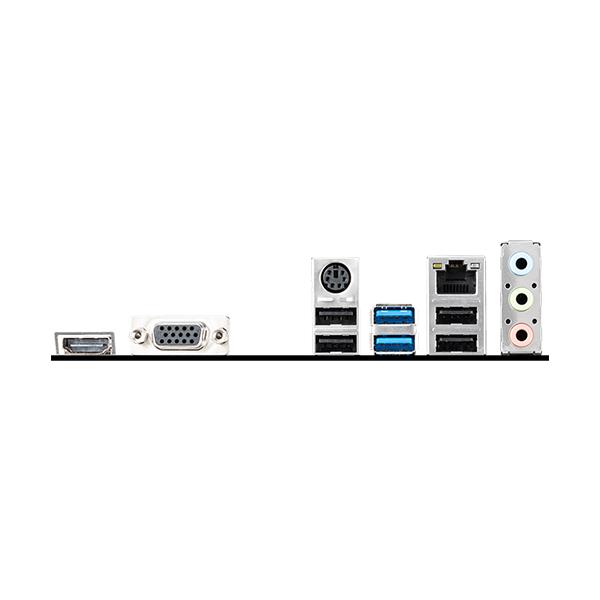

CONECTORES DEL PANEL POSTERIOR
